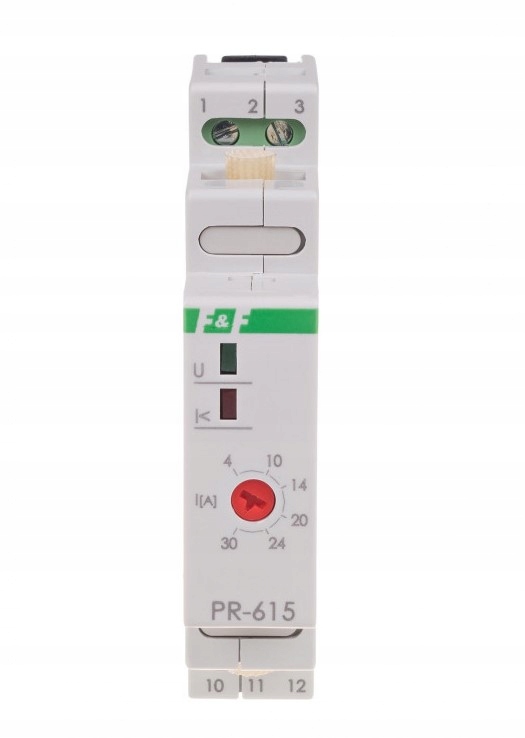

F&f PR-615 Przekaźnik priorytetowy,montaż na szynie Din, 230V

Szczegóły produktu

Kategoria

Oświetlenie szynowe

Opis produktu

F&F PR-615 Przekaźnik priorytetowy, montaż na szynie DIN, 230V U=4÷30A styk Producent: F&F Kod EAN: 5908312596301 Kod producenta: PR-615 Typ: Z kanałem przelotowym * Napięcie zasilania: 230 V AC Element wykonawczy: Przekaźnik Konfiguracja styków: 1 × NO/NC Separacja styku: Tak Maksymalny prąd odbiorników nie priorytetowych: 16 A lub większy z zastosowaniem stycznika Maksymalny prąd odbiorników priorytetowych: Ograniczony przekrojem przewodu przewlekanego (maks. Ø: 4 mm) Prąd przełączenia: 4÷30 A Opóźnienie przełączenia: 0,1 s Opóźnienie powrotu: 0,1 s Histereza powrotu zasilania: 10% Średnica otworu przelotowego: 4 mm Przyłącze: Zaciski śrubowe 2,5 mm² Moment dokręcający: 0,4 Nm Pobór mocy: 0,4 W Temperatura pracy: -25 ÷ 50 °C Wymiary: 1 moduł (18 mm) Montaż: Na szynie 35 mm Stopień ochrony: IP20 Zastosowanie: Gdy w obwód prądowy podłączone są minimum dwa odbiorniki dużej mocy mogące pracować niezależnie, a ich jednoczesna praca spowodowałaby zadziałanie zabezpieczeń prądowych. Przekaźnik znajduje zastosowanie w układach, w których obwody priorytetowe mają obciążalność większą niż 16 A. Urządzenie posiada kanał przelotowy pod przewód prądowy odbiornika (max Ø= 4 mm), który jest galwanicznie odseparowany od układu pomiarowego przekaźnika. Potencjometrem nastawiana jest wartość poboru prądu w obwodzie priorytetowym, powyżej której przekaźnik odłącza obwód nie priorytetowy . Spadek poboru prądu w obwodzie priorytetowym poniżej nastawionej wartości progowej spowoduje automatyczne załączenie obwodu nie priorytetowego . W przypadku kiedy załączony jest już odb. priorytetowy przekaźnik uniemożliwi załączenie odb. nie priorytetowego .
