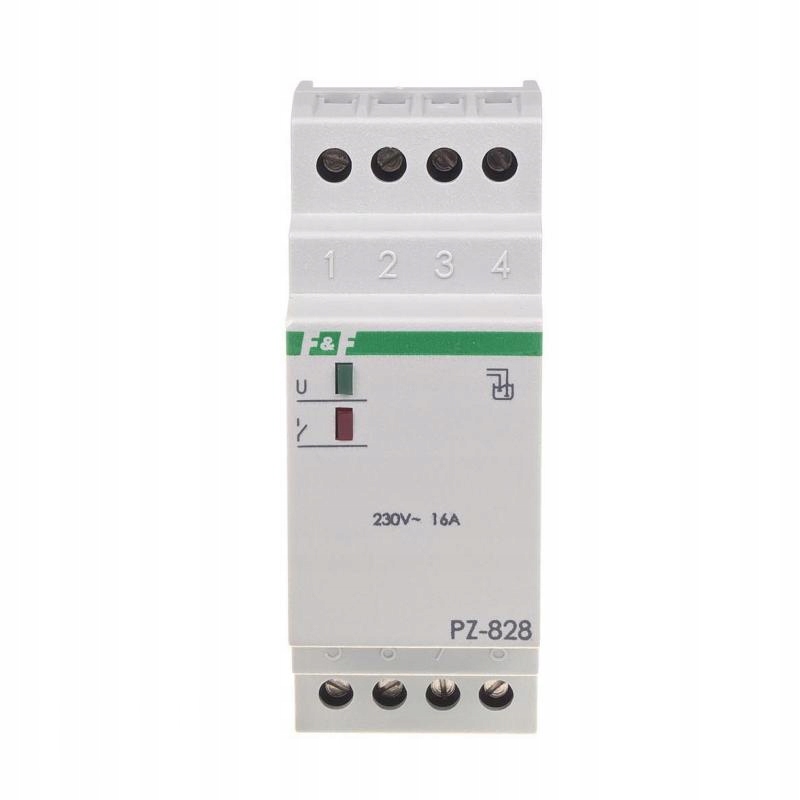

F&f PZ-828B Przekaźnik Poziomu Cieczy Zalania 1-STANOWY Bez Sondy Pz

Opis produktu

Przekaźnik poziomu cieczy F&F PZ-828B czujnik zalania jednostanowy 16A 1NO/NC 230V AC na szynę DIN bez sondy PZ1 Opis produktu Jednostanowy przekaźnik kontroli poziomu cieczy. Fabryczna stała nastawa czułości. Przekaźniki 1 stanowe służą do wykrywania obecności cieczy przewodzących prąd elektryczny na poziomie zamontowania sondy zalania (brak sondy w zestawie) . Jak działa przekaźnik kontroli poziomu cieczy? W stanie suchym styk przekaźnika pozostaje w pozycji 7-4. W chwili zalania sondy cieczą (tj. zwarcia elektrod sondy) styk przekaźnika zostaje przełączony w pozycję 7-8. Po spadku poziomu cieczy (rozwarciu elektrod sondy) styk przekaźnika powraca w pozycję 7-4. Sposób podłączenia sondy Konstrukcja sondy pozwala na zamontowanie jej na płaskim podłożu poziomym, np. na podłodze w pomieszczeniu z hydrozaworami, rurami przepływowymi lub w pralni. Dzięki temu możliwe jest szybkie wykrycie awarii (zalania pomieszczenia cieczą) z jednoczesnym wyłączeniem obwodów elektrycznych lub załączeniem sygnalizacji dźwiękowej lub świetlnej (alarmu). Przewód sondy można przedłużyć do 100 m. Pod wejście 5-6 można podłączyć do 10 sond - szeregowo lub równolegle: * szeregowo - dla zależnego układu kontroli poziomu płynu w wielu punktach - musi nastąpić jednocześnie zwarcie wszystkich podłączonych czujników, aby przekaźnik zadziałał * równolegle - dla alternatywnego układu kontroli poziomu płynu w wielu punktach - musi nastąpić zwarcie przynajmniej jednego, dowolnego z podłączonych czujników. Przy połączeniu szeregowym zmniejsza się czułość czujników (zmniejsza się przewodność). Uwaga! Zaciski 5-6 są separowane od sieci. Dane techniczne: Schemat:
