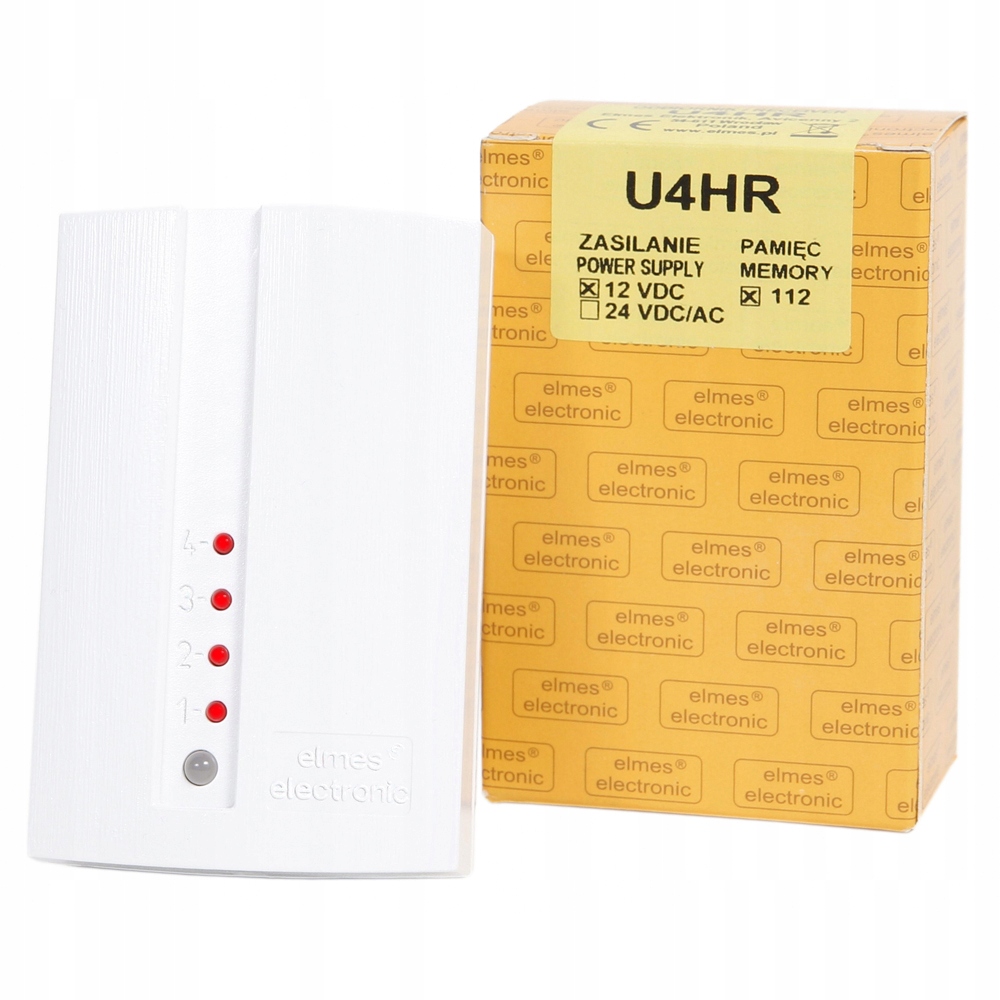

Odbiornik radiowy Elmes U4HR-12V

Szczegóły produktu

Kategoria

Plafony

Opis produktu

ODBIORNIK 4-KANAŁOWY U4HR 12V ELMES Odbiornik (U4HR) z czterema wyjściami przekaźnikowymi przeznaczone są do systemów alarmowych i zdalnego sterowania. Urzą­dze­nia wykorzystują system kodowania zmiennego KEELOQ(R). Współ­pra­cują ze wszystkimi pilotami i detektorami oraz z nadajnikiem RP501 produkcji Elmes Elektronik dla pasmo radiowego 434 MHz. Opis działania Pobudzenie pilota lub innego nadajnika zaprogramowanego do odbiornika załącza przeka­źnik na jego wyjściu i włącza odpowiadającą mu diodę LED. W zależności od ustawionego trybu pracy danego wyjścia, załączenie trwa przez zaprogramowany wcześniej czas (tryb monostabilny), lub do chwili ponownego użycia pilota (nadajnika), czyli na przemian w cyklu włącz / wyłącz przekaźnik (tryb bistabilny). Taki sposób pracy dotyczy większości typów nadajników. Inaczej jest przy współpracy z nadajnikiem RP501 pracującym w trybie przekaźnika radiowego lub detektorami CTX3H i CTX4H pracującymi w trybie detekcji otwarcia/zamknięcia. W przypadku tych urządzeń, niezależnie od ustawionego trybu pracy kanału w od­bior­niku, załączenie wyjścia trwa do chwili jego wyłą­cze­nia w na­daj­niku. Opis funkcji zworek JP1..JP5 JP1 i JP2 określają sposób działania wyjścia S odbiornika: Zworki JP2 zwarta JP2 rozwarta JP1 zwarta Przy włączeniu dowolnego przekaźnika, na wyjściu S pojawiają się dwa impulsy zwarcia do masy, przy wyłączeniu – jeden.Jeżeli w jednym z nadajników rozładuje się ba­te­ria, wyjście S zostaje trwale zwarte do masy (nie ma impulsów na wyjściu S od załączeń wyjść).JP1 rozwarta Jak wyżej, ale impulsy występują tylko przy przełączeniu wyjścia 1. JP3– zmiana czasu trwania impulsów na wyjściu S (czas impulsu/czas przerwy) – zworka zwarta – 0,25s/0,25s, zworka rozwarta – 0,5s/0,5s. JP4– po zdjęciu tej zworki odbiornik może pełnić funkcję bezprzewodowej mini-centrali w prostym systemie alarmowym – opis poniżej. JP5– zdjęcie tej zworki zmienia tryb pracy odbiornika na taki, w którym załączenie przekaźnika trwa tak długo, jak długo naciśnięty jest przycisk pilota. przez silniki komutatorowe. Aby umożliwić użytkownikowi precyzyjne ustawienie tak krótkiego czasu opóźnienia, zastosowano ułatwienie – należy programować czas 8-krotnie dłuższy od żąda­nego. Przykład: aby po zwolnieniu przycisku pilota wyjście wyłączyło się po np. 0,5s, należy w kroku 4 punktu 2 procedur programowania ustawić czas 4s. Ułatwienie to jest aktywne tylko przy zdjętej zworce JP5. Uwaga! W tym trybie pracy pamięć pilotów jest ograniczona do 20. Dioda LED: świeci na zielono gdy żadne wyjście nie jest załączone, na czerwono - gdy chociaż jedno wyjście jest załączone. Pulsuje – gdy jeden z nadajników, tj. pilotów lub detektorów, ma rozładowaną baterię – patrz opis niżej. Kontrola stanu baterii w nadajnikach: odbiornik sygnalizuje stan słabej baterii w pilotach i nadajnikach typu PTX, GBX, CTX...
