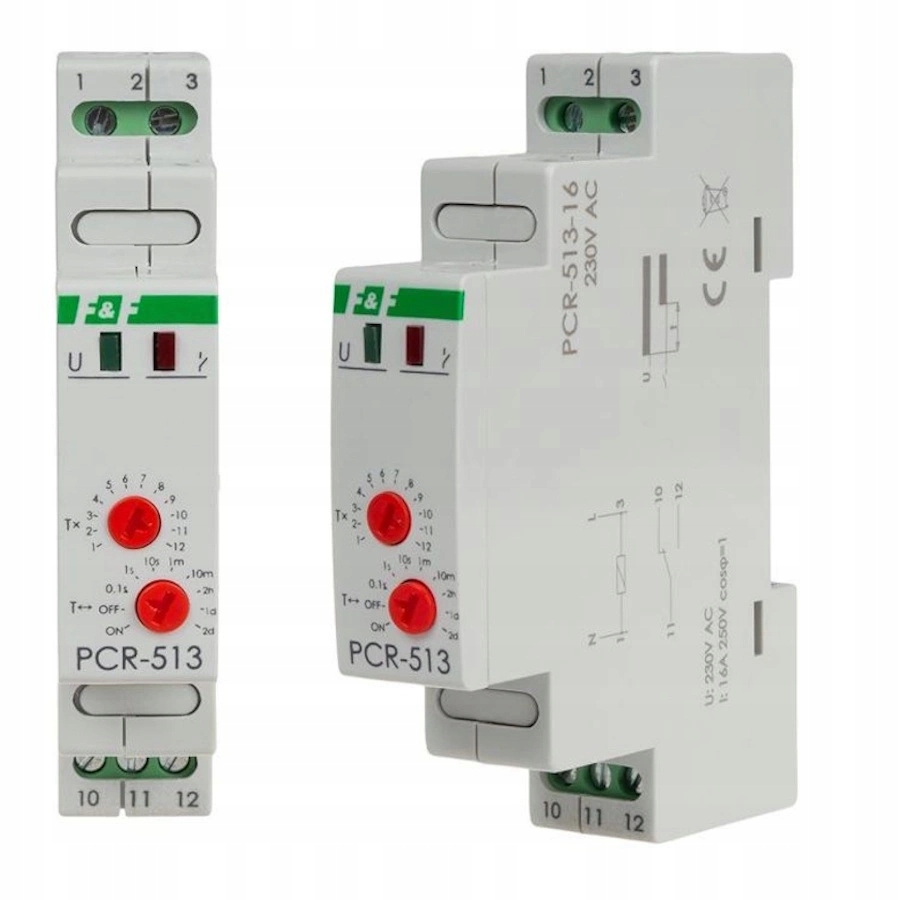

Przekaźnik czasowy 230V Ac 16A na szynę TH35 PCR-513-16 F&f

Szczegóły produktu

Kategoria

Oświetlenie szynowe

Opis produktu

Przekaźnik czasowy 16A 230V F&F PCR-513-16 ✔️ Przekaźnik czasowy PCR-513-16 z opóźnionym załączeniem służy do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp.). ✔️ Funkcja: opóźnione załączenie ✔️ Napięcie zasilania: 230 V AC ✔️ Max prąd obciążenia: 16A ✔️ Montaż na szynie 35 mm Zestaw składa się z 1 szt. Przekaźnik czasowy PCR-513-16 Instrukcja obsługi w języku polskim Działanie ➡️ Po podaniu napięcia zasilającego (świeci LED zielona U), styk pozostaje w pozycji 11-10 i następuje odmierzanie nastawionego czasu pracy. ➡️ Po odmierzeniu czasu następuje przełączenie styku w pozycję 11-12 (świeci LED czerwona ). ➡️ Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu. Uwaga! ➡️ Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego. ➡️ Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania. ➡️ Przy włączonym zasilaniu przekaźnika w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu 1÷12. Montaż Wyłączyć zasilanie. Przekaźnik zamocować na szynie w skrzynce rozdzielczej. Przewody zasilania podłączyć do zacisków 1-3, zgodnie z oznaczeniami. Obwód zasilania załączanego odbiornika podłączyć szeregowo do zacisków 11-12. Pokrętłami ustawić czas pracy. Dane techniczne Napięcie zasilania : 230 V AC Tryb pracy: opóźnione załączenie Element wykonawczy: przekaźnik Maksymalny prąd obciążenia: 16 A Konfiguracja styków: 1 × NO/NC Separacja styku: TAK Sygnalizacja stanu styku: LED czerwona Czas działania - regulowany: 0,1 s ÷ 576 godz. Sygnalizacja zasilania: LED zielona Przyłącze: zaciski śrubowe 2,5 mm² Moment dokręcający: 0,4 Nm Pobór mocy : 0,8 W Temperatura pracy : -25 ÷ 50 °C Wymiary: 1 moduł (18 mm) Montaż : na szynie 35 mm Stopień ochrony : IP20 O Producencie F&F Firma F&F powstała w 1992 roku. Wyłoniła się z firmy handlowo-usługowej działającej w branży elektronicznej. Doświadczenie właścicieli z zakresu elektroniki i elektrotechniki pozwoliło stworzyć firmę o profilu produkcyjnym, oferującą elektroniczne urządzenia sterujące dla automatyki domowej i przemysłowej. Obecnie współpraca działu badawczo-rozwojowego firmy ze środowiskiem naukow...
