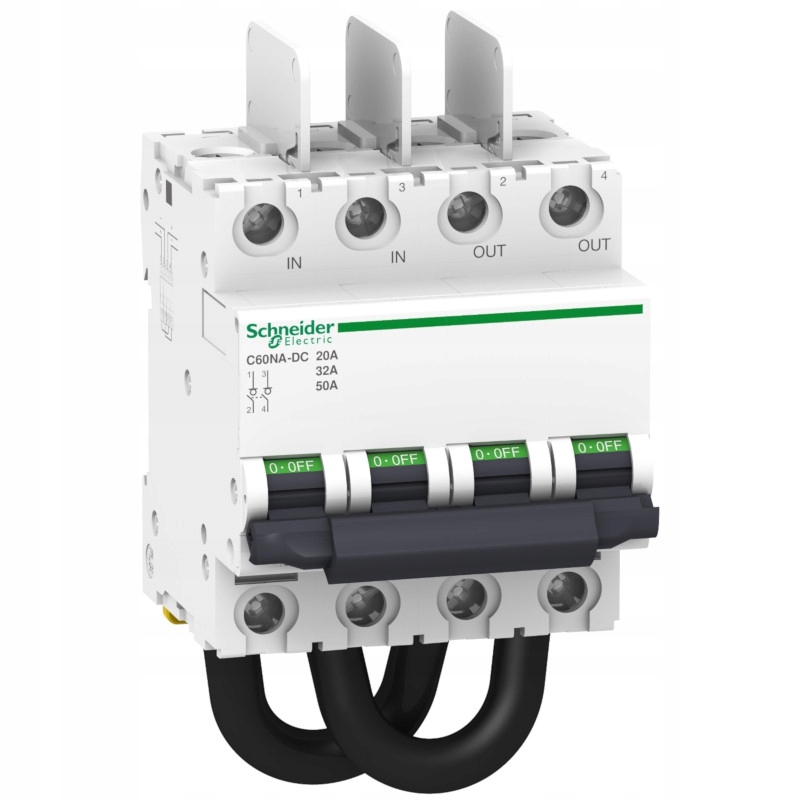

Schneider Rozłącznik DC 50A 2-biegunowy 1000VDC

Opis produktu

Schneider Electric Rozłącznik DC Acti9 C60NA-DC-50 50A 2-biegunowy 1000VDC o numerze referencji A9N61690 rozłącznik niskiego napięcia przeznaczony do odłączania ciągu modułów fotowoltaicznych i falownika PV posiada biegun 2P prąd znamionowy - 50A przy 700VDC, 32A przy 800VDC i 20A przy 1000VDC dla kategorii użytkowej DC-21B może być montowany na szynie DIN w celu instalacji modułowej szerokość - 8 modułów po 9mm stopień ochrony IP40 (zgodnie z IEC/EN 60529) na zaciskach w obudowie modułowej przeznaczony do izolowania ciągu modułów fotowoltaicznych i falownika od reszty instalacji fotowoltaicznej w celu zapewnienia pełnego bezpieczeństwa operacji konserwacyjnych mechanizm szybkiego zamykania, niezależny od szybkości naciśnięcia dźwigni, poprawia jej żywotność funkcje wyzwalania lub wskazywania położenia są realizowane zdalnie przez dodanie elektrycznych urządzeń pomocniczych obecność zielonego paska gwarantuje fizyczne rozwarcie styków i umożliwia wykonywanie operacji na obwodzie odpływowym z zachowaniem pełnego bezpieczeństwa produkt jest zgodny z normą IEC/EN 60947-3. Parametry uzupełniające głębokość: 77.4 mm długość odizolowanego odcinka: 14 mm Kod zgodności: C60NA-DC kolor: biały Masa produktu: 0.545 kg Moment dokręcania: 3.5-3.5 N.m napięcie odcięcia: 100 mV 5.02 mOm 2 W 20 A napięcie odcięcia: 151 mV 5.02 mOm 4.53 W 30 A napięcie odcięcia: 201 mV 5.02 mOm 8.04 W 40 A napięcie odcięcia: 251 mV 5.02 mOm 12.55 W 60 A podstawa montażowa: szyna DIN przyłącza - zaciski: zacisk tunelowy (góra) 1-35 mm² sztywny przyłącza - zaciski: zacisk tunelowy (góra) 1-25 mm² elastyczny przyłącza - zaciski: okablowany przewód (strona dolna) Segment rynku: budynki mieszkalne Segment rynku: małe obiekty handlowe sposób montażu: zatrzaskowy sygnalizacja lokalna: wskaźnik zał/wył Szerokość: 72 mm szerokość w modułach 9 mm: 8 trwałość elektryczna: 300 cykl trwałość mechaniczna: 20000 cykl typ sterowania: dźwignia wysokość: 132.7 mm Znamionowe napięcie izolacji [Ui] : 1000 V prąd stały (DC) znamionowe napięcie udarowe wytrzymywane [Uimp] : 6 kV Znamionowy prąd łączeniowy [Ie]: 20 A DC-21B 1000 V prąd stały (DC) Znamionowy prąd łączeniowy [Ie]: 32 A DC-21B 800 V prąd stały (DC) Znamionowy prąd łączeniowy [Ie]: 50 A DC-21B 700 V prąd stały (DC) Etykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie ekologiczności. To oznacza: budowanie energooszczędności, trwałości, wydajności produkty o niskiej e...
