Sterownik Zbiornika Poziomu Wody Deszczowej

Opis produktu

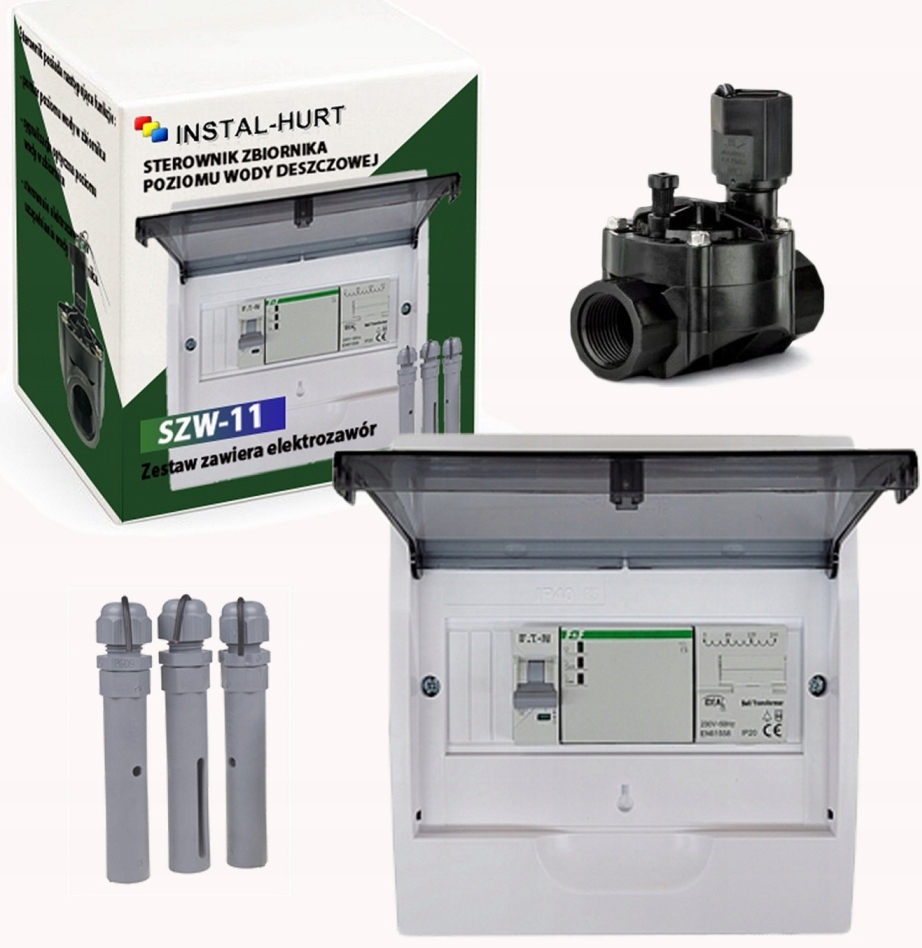

STEROWNIK ZBIORNIKA POZIOMU WODY DESZCZOWEJ Automatyczne Dolewanie wody do zbiornika Przeznaczenie : Sterownik przeznaczony jest automatycznego sterowania poziomem wody w zbiorniku służącym np. do podlewania ogrodu . Urządzenie steruje dolewaniem wody do zbiornika w przypadku osiągnięcia minimalnego poziomu wody w zbiorniku. Sterownik posiada następujące funkcje : - pomiar poziomu wody w zbiorniku - sygnalizacja optyczna poziomu wody w zbiorniki - sterowanie elektrozaworem uzupełniania wody w zbiorniku. W zestawie znajduje się elektrozawór który zakładamy na ujęciu wodociągowym . Ujęcie te doprowadzamy do zbiornika z wodą - będzie ono odpowiedzialne za napełnienie zbiornika w przypadku braku wody. Urządzenie ma zamontowane specjalne porty, umożliwiające podłączenie przewodu bez użycia specjalistycznych narzędzi. Bez lutowania, bez użycia wielu kostek elektrycznych… Zestaw zawiera elektrozawór : W przypadku braku wody w zbiorniku , sterownik automatycznie otwiera elektrowozów podłączony do sieci wodociągowej i uzupełnia wodę w zbiorniku. Zawór montujemy po za zbiornikiem. Zestaw zawiera trzy sondy pomiarowe : S1 , S2 , S3 : - S1 : Dolna sonda . Sondę umieszczamy na samym dnie zbiornika - S2 : Środkowa sonda . Sondę umieszczamy na wysokości zbiornika w której chcemy by sterownik określił ten punkt jako minimalny stan wody w zbiorniku - gdy poziom wody spadnie poniżej poziomu tej sondy - nastąpi załączenie napełniania zbiornika wodą z ujęcia wodociągu / elektrozawór otworzy się. - S3 : Górna sonda . Sondę umieszczamy na wysokości zbiornika w której chcemy by sterownik określił ten punkt jako maksymalny stan wody w zbiorniku - gdy poziom wody osiągnie poziomu tej sondy - nastąpi wyłączenie napełniania zbiornika wodą z ujęcia wodociągu / elektrozawór zamknie się. Sondy podłącza się do sterownika przewodem o średnicy żyły do 1 mm² i maksymalnej długości 100 m. Przewód nie wchodzi w skład kompletu. Sondy należy umieścić w zbiorniku w sposób który będzie gwarantował stabilność. Można np. wykorzystać rurkę do której mocujemy sondy , a całość zanurzamy pionowo w zbiorniku. Stabilne zamocowanie sond będzie gwarantowało prawidłowy pomiar poziomu wody. Sposób podłączenia : Podłączenie przewodu zasilającego 230V : Podłączenie zasilania zapewnia pracę sterownika SZW-11 Zasilanie 230V podłączamy do portów 4,5 w sterowniku SZW-11 : Port nr.4 - Przewód „zero” Port nr.5 – Przewód „faza” Podłączenie sond pomiarowych S1 , S2 , S3 : Port nr.1 - Sonda S1 - dolna sonda. Port nr.2 - Sonda S2 - środkowa sonda. Port nr.3 - Sonda S3 - górna sonda Podłączenie elektrozaworu napełniającego zbiornik : Elektrozaworu podłączamy do portów nr.6,7 w sterownikiu SZW-11. Nie ma tu znaczenia polaryz...
